一、終端設備類

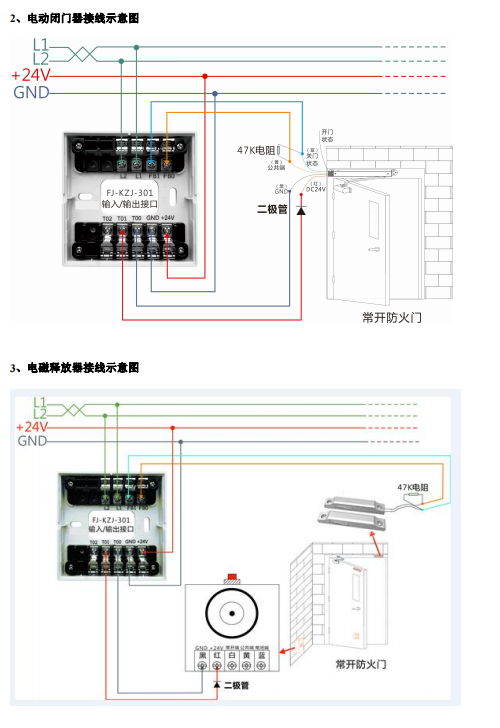

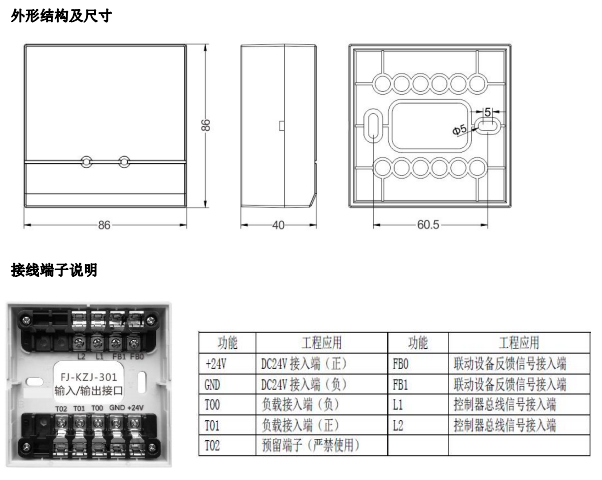

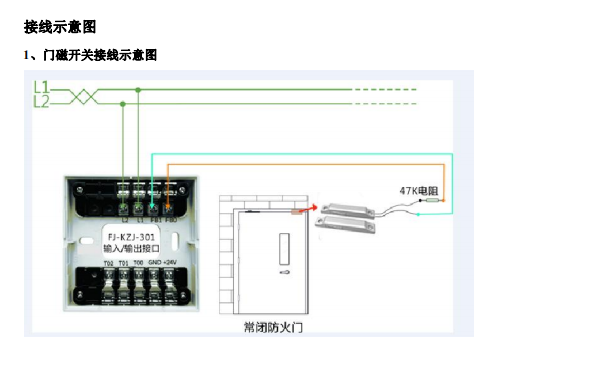

以FJ-KZJ-301 型輸入/輸出接口為例

施工注意事項：

l 信號二總線采用 ZR-RVS-2×1.5mm2銅芯阻燃型聚氯乙烯絕緣雙絞型軟電線，電源線采用 NH-RVV-2 ×1.5mm2 銅芯阻耐火燃型聚氯乙烯絕緣及護套屏蔽軟電纜，穿金屬管、可撓（金屬）電氣導管、 B1 級以上的鋼性塑料管或封閉式線槽保護，不同電壓等級的線纜不應穿入同一根保護管內，當 合用同一線槽時，線槽內應有隔板分隔；

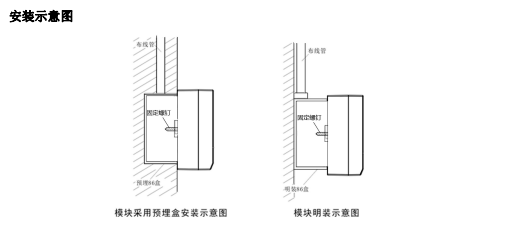

l 輸入/輸出接口連接導線應留有不小于 150mm 的余量，且在其端部應有明顯標志。隱蔽安裝時在安 裝處應有明顯的部位顯示及檢修口；

l 輸入/輸出接口宜集中安裝在金屬箱內，應獨立支撐或固定，安裝牢固，并采取防潮、防腐蝕等措施。

二、防火門監控器

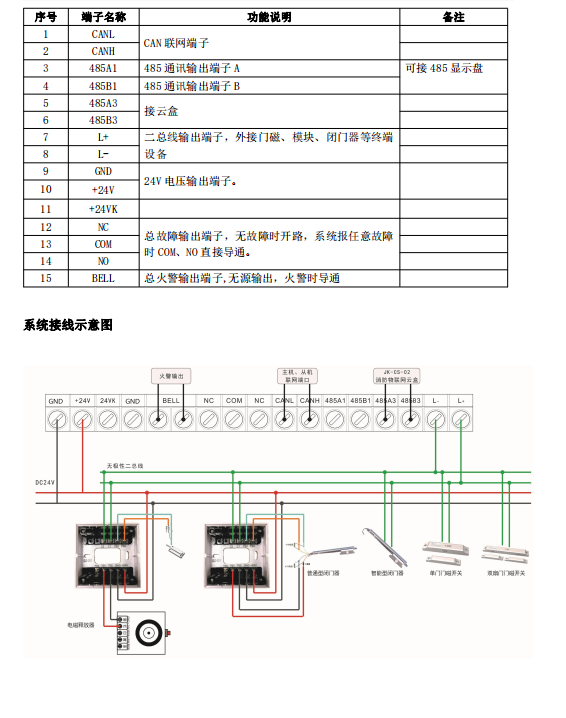

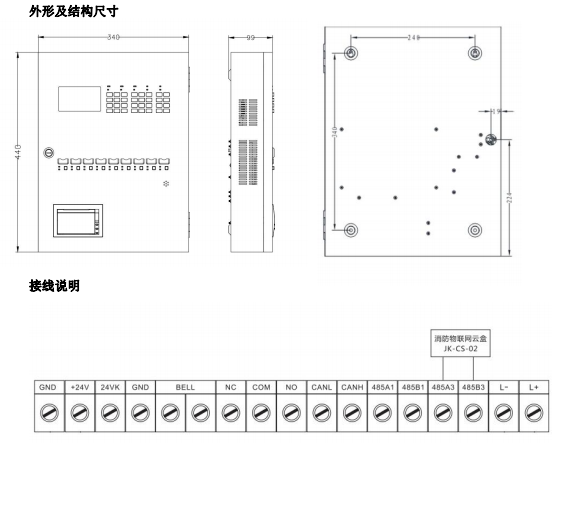

以JB-QBL-FJ310 型防火門監控器為例

施工注意事項：

l 監控器安裝應符合 GB50166-2007《火災自動報警系統施工及驗收規范》標準要求；

l 回路采用 ZR-RVS-2×1.5mm2銅芯阻燃型聚氯乙烯絕緣雙絞型軟電線。其它輸入/輸出端口采用 NH-BV-2×1.5mm2銅芯耐火型聚氯乙烯絕緣電線，穿金屬管、可撓（金屬）電氣導管、B1 級以上 的鋼性塑料管或封閉式線槽保護，不同電壓等級的線纜不應穿入同一根保護管內，當合用同一線 槽時，線槽內應有隔板分隔。

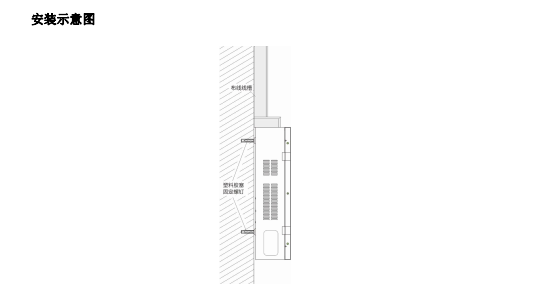

l 監控器為壁掛式墻上安裝，其主顯示屏高度宜為 1.5-1.8m，其靠近門軸的側面距墻不應小于 0.5m， 正面操作距離不應小于 1.2m，且應安裝牢固，不傾斜，安裝在輕質墻上時，應采取加固措施?？?制器機箱側面散熱孔（兼出音孔）必須無遮擋物，保證暢通；

l 引入監控器的電纜或?qū)Ь€，應符合：配線應整齊，不宜交叉，并應固定靠牢；電纜芯線和所配導 線的端部，均應標明編號，并與圖紙一致，字跡應清晰且不易褪色；端子板的每個接線端，接線 不得超過 2 根；電纜芯和導線，應留有不小于 200mm 的余量；導線應綁扎成束，導線穿管、線槽 后應將管口、槽口封堵；

l 監控器的主電源應有明顯的永久性標志，并應直接與消防電源連接，嚴禁使用電源插頭?？刂破?/span> 與其外接備用電源之間應直接連接；

l 監控器接地應牢固，并有明顯的永久性標志。且必須良好接地，如果交流輸入的接地端沒有良好 的接地，請使用機箱底板上所提供的接地端子使系統良好接地，對地電阻必須≤4歐

以上來源于三江官網，其他產品安裝指導可訪問http://www.pxyh.com.cn/
