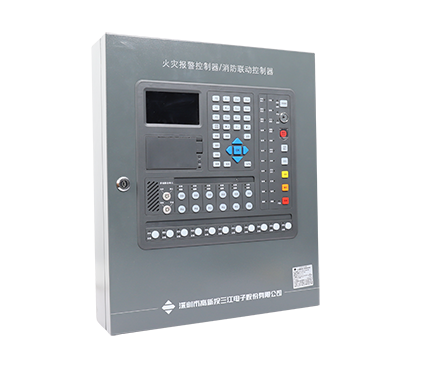

一、什么是火災報警控制器/消防聯動控制器JB-QBL-A104

　　JB-QBL-A104型火災報警控制器/消防聯動控制器（以下簡稱為火災報警控制器）是高新投三江推出的新一代火災報警控制器，為適應工程設計的需要，本控制器兼有聯動控制功能，可與其它關聯產品配套使用，靈活配置組成報警聯動一體化控制系統，特別適合中小型火災報警及消防聯動一體化控制系統的應用。

　　二、JB-QBL-A104的應用場景

　　廣泛應用于高檔寫字樓、住宅小區、百貨大樓、體育館、展覽室、圖書館、廠房、超市、酒店等中小型消防工程。

　　三、JB-QBL-A104的功能特點

　　1.采用新一代高速微處理器，與傳統技術相比，數據處理速度提高100倍，數據存儲容量提高1000倍；

　　2.JB-QBL-A104采用4.3英寸彩色液晶屏（LCD），顯示分辨率480×272；

　　3.操作界面采用仿Windows菜單及窗口界面，接近電腦操作使用習慣，簡單易學；

　　4.可使用標準USB計算機鍵盤、鼠標或面板按鍵作為現場編程設備，操控靈活方便；?提供拼音中文輸入法和T9拼音輸入法，實現自由中文輸入，輕松錄入漢字；

　　5.使用智能存儲U盤（選配），可復制或恢復系統的設置文件和歷史文件，方便系統維護；

　　6.采用無極性二總線智能報警聯動模式，單回路最大可連接324個智能探測器或智能模塊，探測器模塊地址可混編，1-324#任選；

　　7.超大單機容量，單機最大容量：2×2×324=1296報警點；

　　8.支持254臺控制器互聯，組網后系統最大容量：254×4×324=329184報警點；

　　9.JB-QBL-A104單機多線聯動控制單元最大容量6點；

　　10.JB-QBL-A104單機手動控制單元最大容量11點；

　　11.系統運行歷史記錄功能：歷史火警、歷史聯動、歷史故障、歷史操作各10000條；

　　12.用戶可自定義設備類型，方便系統集成；

　　13.具備模塊的手動單點啟動／停止功能，方便現場調試測試；

　　14.具備探測器／模塊的單點測試功能，探測器工作狀態與測試數據一目了然；

　　15.標配專用微型打印機，即時打印系統各種工作狀態；

　　16.可接入?yún)^(qū)域顯示盤、樓棟顯示盤或樓層顯示盤，將控制器顯示信息延伸至樓道等位置；

　　17.可連接消防控制室圖形顯示裝置（以下簡稱CRT-9200），直觀顯示發生火警、故障的具體位置信息（選配）；

　　18.系統實行多級用戶的分級管理，不同級別的用戶給予相應的系統操作權限，方便系統管理；

　　19.系統可現場或遠程軟件升級，確保系統工作在穩定、可靠狀態；

　　20.故障繼電器采用無源常閉輸出方式，有故障時故障繼電器接線端子對外輸出為斷開狀態，正常時故障繼電器接線端子對外輸出為閉合狀態。

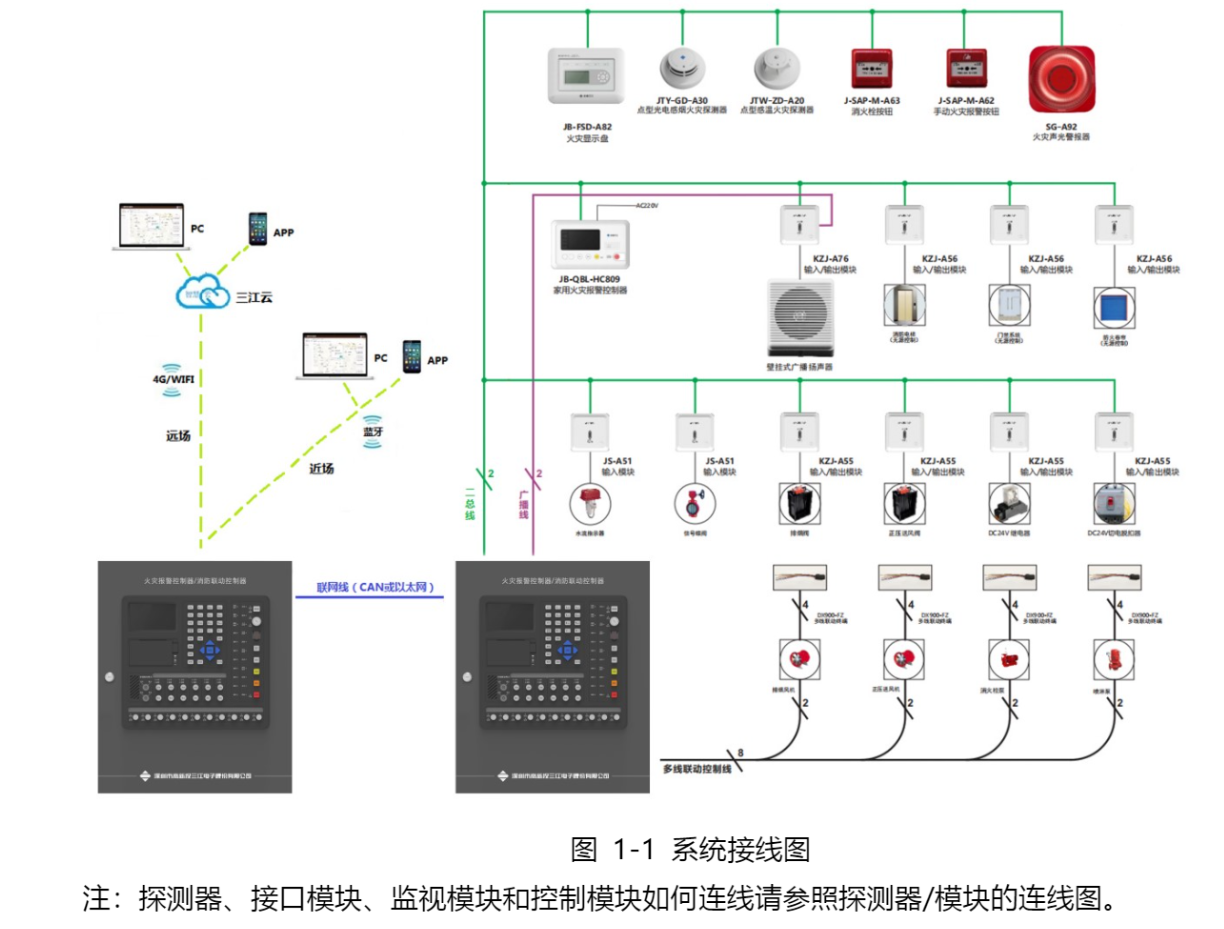

　　四、JB-QBL-A104的系統接線圖
