產品型號：
SJ-BLJC-Ⅰ1OE1W/G1011安全出口、SJ-BLJC-Ⅰ1LE1W/G1021左向、SJ-BLJC-Ⅰ1RE1W/G1031右向、SJ-BLJC-Ⅰ1LRE1W/G1041雙向、SJ-BLJC-Ⅰ1LRE1W/G1051米標雙向標志燈。
工作電壓：DC27V/DC36V(總線供電）
編碼范圍：1~108
功耗：≤1W
光源類型：超高亮綠色 LED
應急輸出表面亮度：50～300 cd/㎡
應急時間：≥90 min
外殼材質：金屬+玻璃
防護等級：IP30
安裝方式：壁掛式
外形尺寸：396mm×145mm×39mm大型
使用環境：溫度：0℃～55℃，相對濕度≤95％（40℃±2℃無凝露）
一、什么是壁掛式高防護安全出口標志燈具
歡迎使用我公司生產的集中電源集中控制型消防應急標志燈具，本產品為壁掛式高防護安全出口標志燈具。本系列產品可以在消防應急照明與疏散指示系統的控制下，為人員疏散提供疏散方向。
二、應用場景
主要適用于高層建筑、商場、娛樂場所、銀行、醫院、地鐵站、高鐵站、火車站、飛機場等人員密集的場所
三、系統特點
1.采用無極性二線制總線對燈具供電和控制，節省安裝成本。
2.采用綠光LED為光源，功耗極低，壽命長
3.采用恒定電源源給光源供電，使燈具的表面亮度更穩定。
4.本系列產品具有耐高溫耐腐蝕的特性，可以在大多數的環境下正常使用
四、壁掛式高防護安全出口標志燈具安裝方法

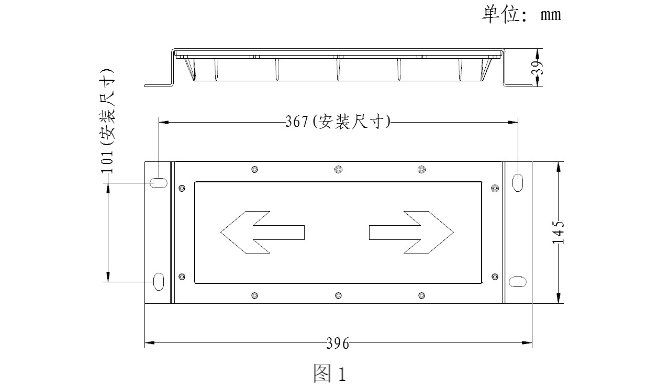

（1）本產品為壁掛安裝標志燈具，用鉆頭在墻面如上圖 1 尺寸水平開孔，開好孔后打入塑膠膨脹釘，燈具對孔后擰上螺絲即可，最后接電源線完成安裝。

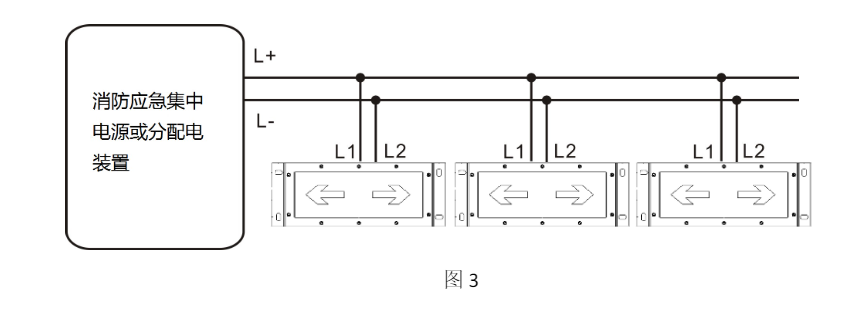

（2）總線L1、L2的接線方式：如圖 3 所示，將燈具引出線L1、L2分別與集中電源或分配電裝置的總線L+、L-相連接，L1、L2接線時不分極性。
（3） 一般環境，建議采用IR-RVS-2.5㎜2以銅芯阻燃聚氯乙烯絕緣雙絞型軟電線；強干擾環境，建議采用屏蔽雙絞線。
五、壁掛式高防護安全出口標志燈具調試方法
1.用編碼器給燈具編好地址，接入系統總線，確保同一回路上的地址不重復。
2.檢查產品安裝和信號總線連接是否正確，確保產品已正確安裝，信號總線已正確連接。
3.開啟消防應急照明和疏散指示系統，待控制器主機進入正常工作狀態后，進行自動登錄，確認登錄信息與接入燈具實際情況相符。
六、壁掛式高防護安全出口標志燈具接線方式
接線示意圖：
