感應距離：15~40mm（在不同門體材質表面安裝，感應距離會存在差異）
外殼顏色：銀色
殼體材質：ABS
外形尺寸：主體：210mm×25mm×27mm；永磁體：95mm×15mm×21mm
工作環境：溫度：-10℃?+50℃，相對濕度：≤95%（40℃±2℃?凝露）
工作電壓：總線24V
工作電流：靜態電流:＜0.5mA；動作電流：＜1.5mA
接線方式：無極性二總線
工作指示：巡檢狀態時綠色指示燈約12秒閃爍一次，動作狀態時紅色指示燈常亮
編碼方式：電子編碼方式，每個門磁開關占用一個總線地址，編碼范圍可在1~324之間任意設定
執行標準：GB29364-2012《防火門監控器》
一、什么是防火門門磁開關
FJ-MC-17型防火門門磁開關（以下簡稱門磁開關）采用無極性二總線接線方式，與防火門監控設備配套使用，實現防火門狀態的遠程監視。
二、防火門門磁開關安裝方法
1、按施工圖紙上所標注的探測器地址號,使用編碼器對門磁開關編碼；
2、切斷控制器電源，按施工圖紙，將門磁開關正確連接；
3、待全部門磁開關安裝完畢，且確認無誤后，接通防火門監控器電源。
4、自動登錄成功后，將防火門處于正常關閉狀態，此時門磁開關主體上的巡檢指示燈約12秒閃爍一次綠燈，表明門磁開關已開始正常工作。進入控制器設置界面“總線設置-探測器/模塊設置”，將門磁開關的設備類型更改為“門磁開關”，并保存設置信息；
三、防火門門磁開關調試方法
完成安裝后進行調試，將防火門開啟，約10秒左右門磁開關紅色指示燈將常亮，防火門監控器屏幕上同時顯示出防火門開啟信息。防火門恢復正常關閉狀態后，門磁開關紅色指示燈將熄滅，防火門監控器屏幕上顯示的防火門開啟信息消失；調試結束后，復位相應設備。

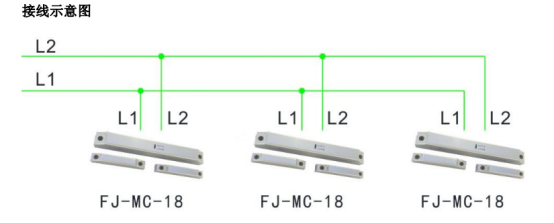

四、防火門門磁開關接線方式
五、防火門門磁開關功能特點
1.實時遠程監控防火門的狀態
2.體積小，安裝調試方便；
3.內置模塊，直接與總線連接接入主機。

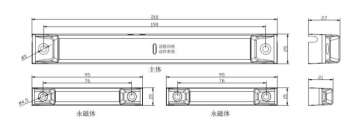

六、防火門門磁開關產品尺寸
單位：mm
