一、什么是應急照明控制器

　　SJ-C-30W/B7100型應急照明控制器（以下簡稱B7100控制器）是一個整合了火災報警控制、應急照明設備管理、疏散指示預案的系統平臺，與應急照明集中電源、消防應急燈具共同組建成集中控制型應急照明和疏散指示系統。B7100控制器能夠直觀顯示系統中各設備的運行狀態、報警信息，利用探測器、應急燈具在建筑平面圖的位置關系，自動生成動態疏散預案，控制消防應急燈具點亮、閃爍或熄滅指示逃生路線，人員根據燈具指示方向，遠離火警到達安全出口。

　　二、應急照明控制器的應用場景

　　本產品為壁掛安裝方式，占用空間小，適用高檔寫字樓、住宅小區、各類商場、體育館、展覽館、酒店等場所。產品的防護等級為IP33，可以安裝在消控室、電井等室內絕大部分區域。產品執行標準為GB17945-2010，設計時參照了GB51309-2018《消防應急照明和疏散指示系統技術標準》部分條款要求。

　　三、應急照明控制器的安裝與使用

　　1.開箱檢查：檢查外包裝是否完好無損，檢查應急照明控制器的銘牌標志、合格證、3C標簽等是否齊全。

　　2.開機前檢查：

　　檢查電源線是否連接牢固，所用的電源線應符合使用要求。

　　檢查各接口連接線是否連接正確、極性是否接反，避免影響產品正常通訊。

　　用萬用表測量輸入電壓是否在產品的輸入要求范圍內。

　　產品的接地線是否連接。

　　電池的連接極性是否正確。

　　3.上電測試：

　　打開應急照明控制器箱門，按下開關電源的主電開關、備電開關。接通電源后，電路板上的電源指示燈會點亮，顯示屏的背景燈會點亮，大約10秒后顯示屏才顯示公司LOGO信息，2分鐘后軟件才正式啟動。

　　四、應急照明控制器接線方式

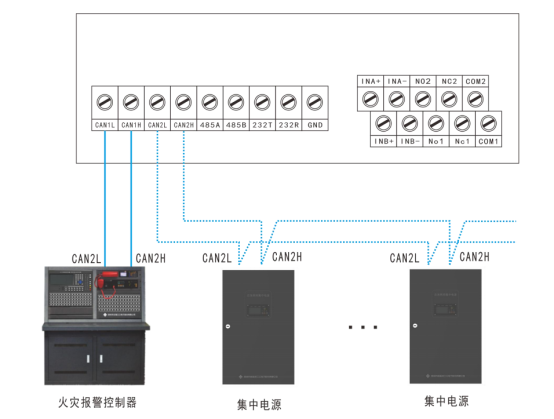

　　接線示意圖

　　五、應急照明控制器功能特點

　　1.采用NXP新一代i.MX6工業級處理器平臺，具有出色的3D圖形性能，可實現最佳用戶體驗界面

　　2.采用10.1英寸工業級紅外感應觸摸屏，操作靈活方便

　　3.基于安卓系統開發的簡單友好的人機交互界面

　　4.壁掛安裝方式，占用空間小

　　5.以建筑物平面圖作為背景顯示，直觀顯示終端所處的位置及運行狀態

　　6.支持導入DXF格式建筑平面圖，采用矢量圖描述形式，可多倍放大

　　7.在矢量圖上可以直觀查看燈具和探測器的工作狀態

　　8.自動定位首火警，自動規劃疏散路徑系統運行歷史記錄及查詢功能，存儲記錄10000條

　　9.提供多種與火災報警控制器的連接端口，便于接收火警信息大容量8G程序存儲，2G運行內存

　　10.低功耗
