工作電壓：AC 220V/50Hz
輸出電流：5A
通訊方式：二總線（無極性）
通信距離：1000m
布線要求：ZR-RVSP-2x1.5mm2
工作指示：電源正常綠燈亮，通訊正常黃燈亮
工作環境：溫度-20℃～+70℃,相對濕度≤95%RH（40℃±2℃,無凝露）
安裝方式：壁掛式
外形尺寸：340mmx235mmx54mm
一、什么是余壓中繼器
當線路距離過長時，可用來延長傳輸距離與輸出電流的設備。
二、余壓中繼器的特點
1.加大總線帶載能力和延長總線傳輸距離；
2.外觀簡潔大方，施工便捷。

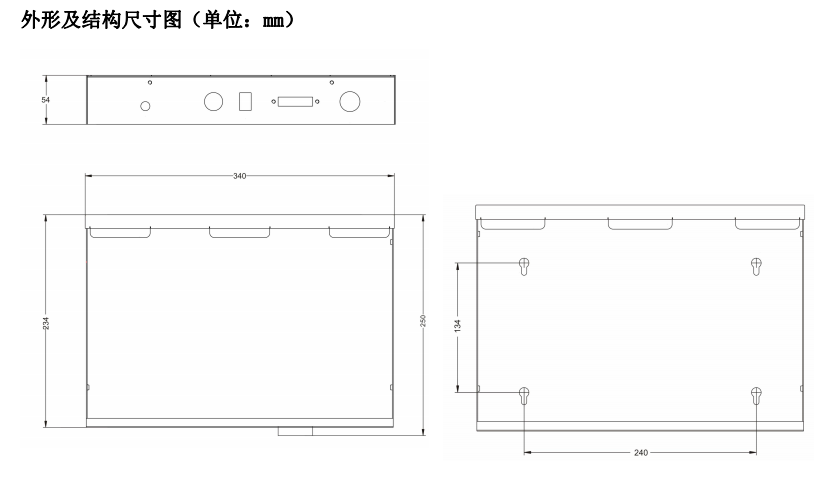

三、余壓中繼器尺寸圖

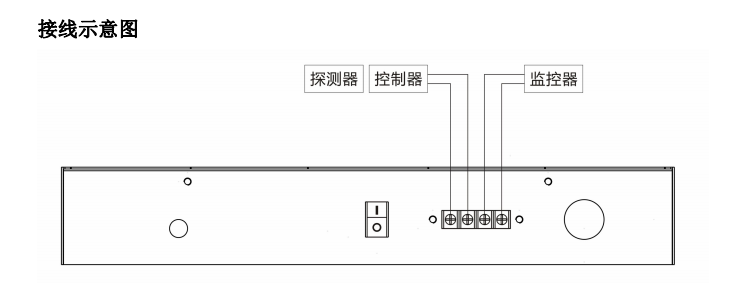

四、余壓中繼器的接線方式

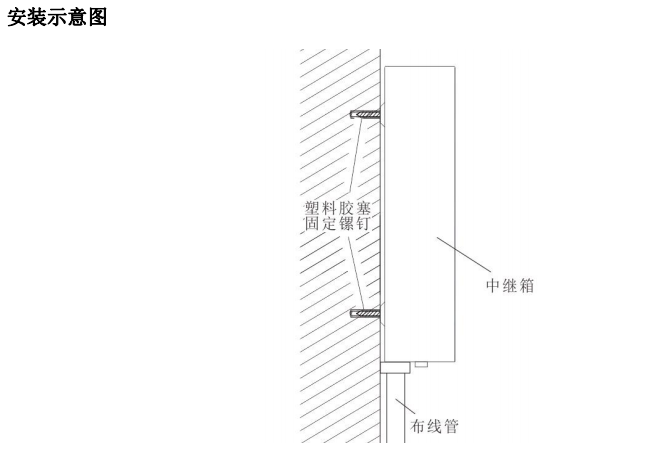

五、余壓中繼器的安裝方式
六、余壓中繼器的施工注意事項
1. 將需要延長通信距離的主機通訊總線接在余壓中繼器的“主機總線”端（不分極性）。
2. 將需要被中繼的終端通訊總線接在余壓中繼器的“設備總線”端（不分極性）。
3. 將余壓中繼器電源接入AC220V消防電源中，打開余壓中繼器電源開關。
4. 通電后余壓中繼器綠色電源指示燈點亮，隨后黃色通訊燈點亮，此時說明余壓中繼器工作正常。
5. 余壓中繼器電源接口放置于機殼內部，需拆殼接線。
6. 因余壓中繼器的總線接線端子在箱體外部，使用時需采取保護措施。
