一、什么是輸入/輸出接口FJ-KZJ-301

    FJ-KZJ-301型輸入/輸出接口（以下簡稱FJ-KZJ-301接口），主要用于連接防火門監控設備。

二、輸入/輸出接口的應用場景FJ-KZJ-301

主要用于連接防火門監控設備。

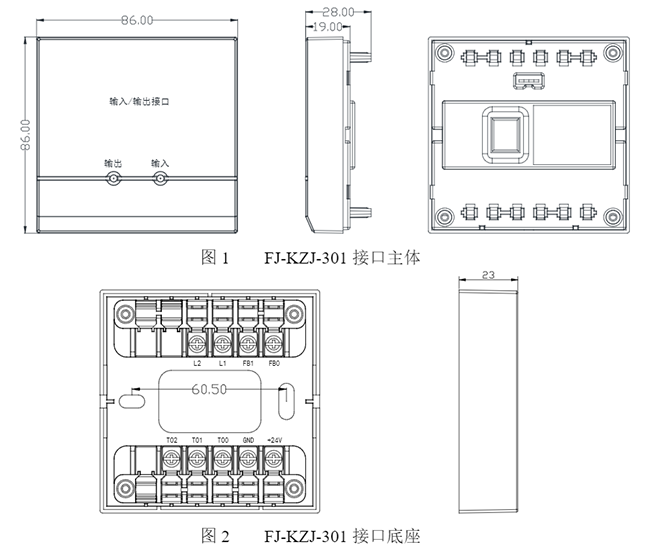

三、輸入/輸出接口FJ-KZJ-301尺寸圖

四、輸入/輸出接口FJ-KZJ-301的接線方式

1) 地址編碼：將編碼器上的“4芯編碼插頭”與主體上的“編碼插座”（見圖1）連接好，再將編碼器調整為編碼功能，并且在輸入正確的地址號碼后按“運行/停止”鍵完成地址編碼；（注：編碼完成后編碼器會發出“滴”的一聲，編碼詳細操作請參見編碼器說明書）

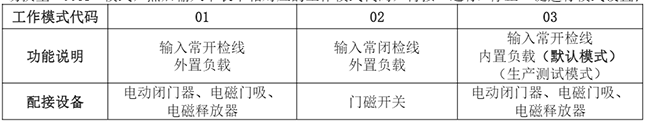

2) 工作模式設置：工作模式可根據現場不同的應用場景通過編碼器進行設置，工作模式設置時需將編碼器上的“4芯編碼插頭”與主體上的“編碼插座”（見圖1）連接好，按編碼器“＃”鍵將編碼器切換至“99A”模式，然后輸入下表中相對應的工作模式代碼，再按“運行/停止”鍵進行模式設置

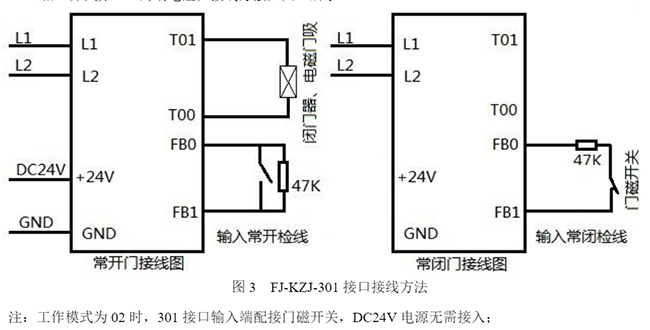

3) 功能接線：輸入端檢線方式可設置為“常開檢線”、“常閉檢線”?！俺ｉ_檢線”主要用于配接閉門器、電磁門吸、電磁釋放器；“常閉檢線”主要用于配接門磁開關，在配接門磁開關使用時，輸入回路必須串接47K終端電阻；接線方法如圖3所示：

五、輸入/輸出接口FJ-KZJ-301安裝方式

1．確認設備類型與施工圖紙上所注類型相匹配，完成地址編碼及工作模式設置；

2．將接口底座固定好，按圖3正確接線；并將接口主體插到接口底座上，并應確保兩者接觸良好；

3．待安裝完畢，確認無誤后，接通控制器電源。自動登錄成功后，接口巡檢指示燈約12秒閃爍一次；

4．完成安裝后進行調試，讓控制器發送啟動信號，經由接口傳送給所連接的聯動設備，后者做出相應動作，接口點亮巡檢指示燈，聯動設備動作后給出反饋信號，接口收到反饋信號后點亮輸入指示燈。
